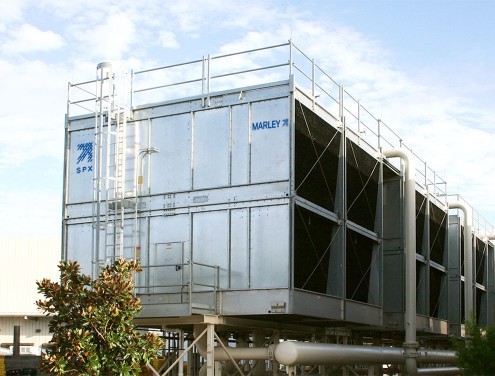

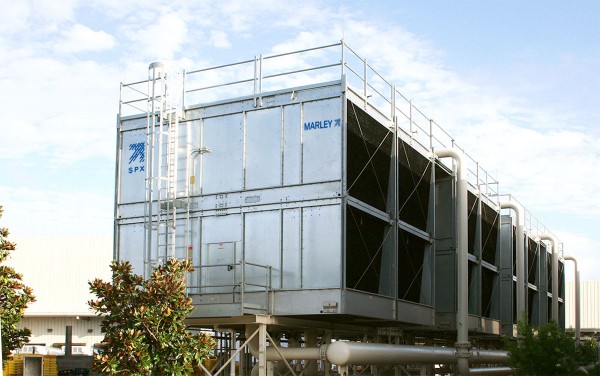

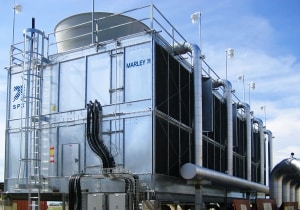

Marley NC Acier

Depuis plus de 40 ans, la gamme Marley NC est synonyme de tours de refroidissement polyvalentes, à haut rendement élevé, requérant peu d’entretien. Disponibles assemblées en usine ou montées sur site, les tours Marley NC se caractérisent par des composants à la fine pointe de la technologie dans une conception qui a fait ses preuves dans des centaines d’installations à travers le monde.

Particularités

Maintenance minimale / moins d’indisponibilité
Les tours Marley NC en acier font partie des quelques configurations dont la maintenance peut être effectuée en cours d’exploitation. En effet, le nettoyage et l’inspection du système de distribution ne requièrent pas l’arrêt des pompes. En outre, le système d’entraînement à réducteur standard peut fonctionner pendant 5 ans sans perte de rendement ni besoin de changer l’huile. Ce système est donc particulièrement avantageux par rapport aux systèmes d’entraînement par courroie qui requièrent le remplacement et le réglage périodiques de la courroie. Tout cela se traduit par des périodes d’indisponibilité réduites au minimum, ce qui est particulières important pour les installations critiques de production.

Silencieuse par conception
Toutes les tours de refroidissement Marley NC se caractérisent par des niveaux sonores bas grâce à l’utilisation de ventilateurs à haut rendement et d’un milieu de transfert de chaleur à faibles projections. De plus, pour les applications sensibles au bruit, envisagez d’utiliser les modèles « L » silencieux de la gamme NC. Ces modèles offrent la meilleure combinaison possible : des moteurs et des ventilateurs à très haut rendement et extrêmement silencieux associés à un réducteur d’entraînement silencieux. Conjointement, ces composants permettent d’obtenir un fonctionnement très silencieux pour répondre aux exigences et aux spécifications les plus strictes. Toutefois, dans les cas extrêmes où la tour ne peut produire aucun bruit, la gamme NC est disponible en option avec des ventilateurs ultra-silencieux et des atténuateurs acoustiques, seuls ou en combinaison.

Durée de vie prolongée
Acier galvanisé dur G600 (GF235 en Amérique) en série et acier inoxydable série 300 en option pour l’amélioration partielle ou totale de la structure de la tour. Les unités Marley certifiées ISO garantissent un assemblage sur chantier de qualité. En outre, la tour NC en acier inoxydable est fournie avec une garantie exclusive de 5 ans de SPX Cooling Technologies.

Faibles coûts d’exploitation
Le remplissage et les ventilateurs Marley hautes performances, la distribution d’eau par gravité et les systèmes d’entraînement mécanique efficaces fonctionnent conjointement pour offrir le meilleur refroidissement avec la consommation la plus faible possible.

Performances par tout temps
Les tours se caractérisent par de bonnes performances en été, une réponse adéquate aux techniques de gestion de l’énergie au printemps et en automne, et par des auvents intégraux qui permettent un fonctionnement sans formation de givre en hiver, sans oublier une maintenance réduite au minimum toute l’année.

  • Grille de ventilateur démontable avec barres de forte épaisseur soudées. Zingage au feu après fabrication.
  • Cylindre simplifié de ventilateur à ouïes garantissant un écoulement d’air peu turbulent sur toute la surface du cylindre.
  • Ventilateur à corde large à haut rendement pour une efficacité maximale à faible vitesse.
  • Le réducteur Marley System 5 Geareducer® ne requiert aucun changement d’huile pendant 5 ans. Ce système permet d’importantes économies en ce qui concerne les coûts de maintenance. L’absorption des chocs au démarrage est assurée par l’accouplement Marley SofTork.
  • Commande Marley PowerBelt™ (disponibilité limitée actuellement) : poulies tout en aluminium, remplacement aisé de la courroie et roulements avec durée de vie garantie 40,000 heures.
  • Moteur à ventilation extérieure avec facteur de service 1,15 et couple variable, spécifiquement isolé pour la tour de refroidissement et pour une durée de vie prolongée.
  • Dispositif de déplacement d’air NC avec support structurel, garanti contre les pannes pour une période de cinq ans. Le moteur est garanti séparément par son fabricant.
  • Multiples options disponibles : admission unique ou double, admission latérale ou inférieure et évacuation latérale ou inférieure pensées pour avoir les raccords les mieux adaptés à votre application.
  • Système simple de distribution par gravité avec maintenance non contraignante sans mise hors service. Les recouvrements de bassin sont standard et peuvent être utilisés comme surface de marche.
  • Les pulvérisateurs hélicoïdaux en polypropylène Marley NS7 permettent une distribution précise de l’eau dans la zone de remplissage.
  • Remplissage sous forme de pellicules de PVC thermoformé Marley MX à partir de tubes en acier profilé. Des auvents intégraux laissent l’eau en circulation confinée au remplissage, même à de faibles débits d’air.
  • Les éliminateurs de gouttes limitent les pertes de gouttes en deçà de 0,005 % du débit de conception. Des vitesses de dérive inférieures sont possibles.
  • La configuration à flux transversal offre une maintenance en service plus simple et plus sûre.
  • Construction en acier galvanisé G600 (G235 en Amérique). Acier inoxydable série 300 en option.

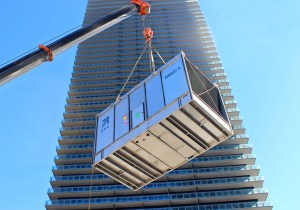

  • L’assemblage en usine garantit une installation sur site final en toute facilité. La tour peut être expédiée en pièces détachées, puis assemblée sur site.
  • Deux portes d’accès de grandes dimensions permettent une inspection visuelle rapide du bassin d’eau froide, de la structure interne, des éliminateurs de gouttes et des éléments mécaniques dans le plénum, sans confinement.
  • Ventilateur axial à haut rendement les pales à pas réglable autorisent une utilisation maximale de la puissance nominale et permettent un réglage sur site pour optimiser les performances de la tour.
  • System 5 Geareducer® l’option Geareducer ne nécessite aucun changement d’huile pendant 5 ans. Il s’agit du système requérant le moins d’entretien de l’industrie ! Il permet en outre de réduire les flux de déchets et les effets sur l’environnement. Des essais indépendants ont démontré que ce système est jusqu’à 4 dBA plus silencieux que les réducteurs utilisés par la plupart des autres fabricants de tours de refroidissement.
  • Moteur à ventilation extérieure avec facteur de service 1,15 et à arbre horizontal conçu selon les spécifications de Marley pour la tour de refroidissement. Moteur spécifiquement isolé pour garantir le service de la tour de refroidissement à voie humide.
  • Accouplement SofTork absorbe les chocs au démarrage et compense les défauts d’alignement mineurs entre le moteur et le système Geareducer.
  • Garantie de cinq ans sur les composantes mécaniques, garantie totale des équipements mécaniques plus réducteur exclusif System 5 Geareducer 5 ans sans maintenance.
    • Raccord d’entrée unique choisi entre le raccord d’entrée latéral et le raccord d’entrée inférieur. Tous les tuyaux du raccord d’entrée aux bassins de distribution sont fournis avec la tour*.
    • La rampe et l’échelle permettent d’accéder de façon stable et sûre au haut de la tour. Des cages et des extensions sont également disponibles pour l’échelle.
    • Plateforme d’accès structure en acier et grillage à barres fixé à la tour et supporté par celle-ci. Des passerelles intérieures avec grillage sur toute leur longueur sont également disponibles.
    • La plateforme d’accès mécanique consiste en une échelle interne d’accès à la plateforme élevée à grillage et en une rampe pour un accès plus aisé en cas de maintenance. Plateforme extérieure avec échelle et rampe également disponible pour option extérieure motorisée. Pour tour modulaire uniquement.
    • Moteur extérieur facilement accessible et non exposé à l’humidité présente en permanence à l’intérieur du plénum de la tour. Cette option utilise un arbre d’entraînement flottant Marley en acier inoxydable.
    • Le bassin de retenue permet d’importantes variations du débit tout en protégeant la tour des inconvénients d’une mauvaise distribution : givre, écaillage du remplissage et performances insuffisantes. Il permet à l’opérateur d’étager les compresseurs frigorifiques et les pompes, tout en laissant l’eau circuler efficacement dans toutes les cellules de la tour et en réduisant considérablement la puissance du ventilateur pour une charge thermique donnée.
    • Systèmes de commande différentes gamme de sophistication, de la mise en marche et de l’arrêt du ventilateur aux API fonctionnant conjointement avec le système du bâtiment ou de la ligne.
    • Variateur de vitesse pour le contrôle de la température, la gestion énergétique, le contrôle acoustique et la prolongation de la durée de vie des équipements mécaniques.
    • Système de contrôle du niveau de l’eau pour une surveillance du niveau de l’eau avec appoint d’eau par électrovanne. Les configurations comprennent un appoint avec alarme et protection de niveau haut/bas et coupure du réchauffeur électrique de bassin.
    • Bassin de collecte en acier inoxydable toutes les pièces du bassin exposées à l’eau, y compris les éléments structurels du bassin, le matériel de fixation et toutes les options du bassin (puisards, etc.), sont en acier inoxydable série 300 de forte épaisseur. Tour en acier galvanisé en option.
    • Bassins de distribution en acier inoxydable la corrosion est habituellement extrêmement agressive dans les bassins de distribution d’eau chaude. L’acier inoxydable garantit une durée de vie prolongée, sans aucun problème. Tour en acier galvanisé en option.
    • Le conduit d’huile du système Geareducer® étendu est équipé d’une jauge pour vérifier le niveau d’huile. Cette jauge est située au niveau de la plateforme du ventilateur sur le côté de la tour.
    • Les grilles d’entrée d’air permettent d’empêcher l’entrée des débris dans la tour. Ces grilles consistent en des grilles métalliques galvanisées installées en usine, à bords en U.
