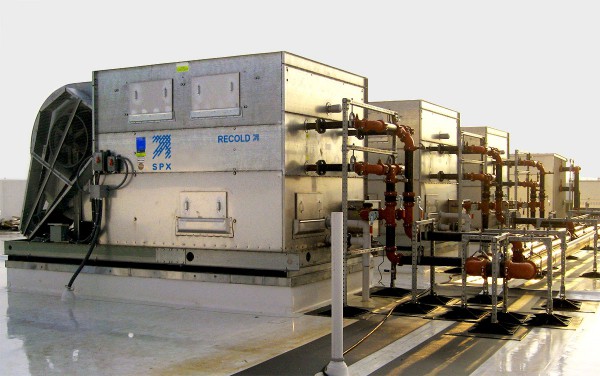

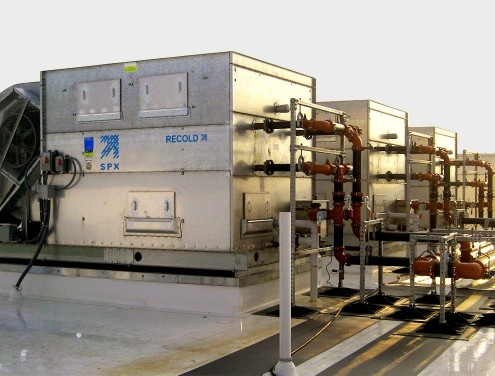

Marley Recold JC

Le Recold JC est une structure qui se caractérise par un fonctionnement silencieux, un ventilateur centrifuge à tirage forcé, son faible poids, un serpentin en cuivre anticorrosion, le tout dans une configuration de faible hauteur. Ce condenseur à évaporation est une unité d’une grande robustesse, construite pour un service durable et fiable de plusieurs années, avec une maintenance réduite au minimum. Son faible profil simplifie sont intégration architecturale et autorise une implantation en intérieur. Les matériaux de qualité et la fabrication sont un facteur essentiel à la réussite de cet objectif. Toutes les unités sont entièrement assemblées et testées en usine pour garantir une installation simple et aisée, sans aucun problème au démarrage. Grâce aux très bonnes caractéristiques du cuivre, les condenseurs à évaporation JC sont devenus la solution la plus rentable pour les projets commerciaux de condensation au fréon.

Particularités

Le condenseur à évaporation Recold JC utilise l’efficacité du refroidissement à évaporation avec les caractéristiques thermiques et anticorrosion du cuivre pour condenser avec efficacité un réfrigérant donné d’un état gazeux chaud à un état liquide froid. La vapeur réfrigérante chaude circule à l’intérieur du serpentin en cuivre tandis que de l’eau froide est pulvérisée sur la surface extérieure du serpentin. De l’air frais est soufflé vers le haut sur la surface extérieure du serpentin alors que de l’eau froide est pulvérisée vers le bas sur la bobine, selon une configuration à contrecourant. La chaleur du réfrigérant est transférée vers l’eau pulvérisée, provoquant la condensation du réfrigérant de l’état gazeux à l’état liquide. La chaleur du jet d’eau est rejetée dans l’atmosphère par évaporation du jet. Les unités sont entièrement assemblées en usine avec des accessoires installés en usine, sauf indication contraire.

Serpentin en cuivre d’échange de chaleur
Les serpentins en cuivre présentent l’avantage d’être résistants à la corrosion et économiques. Pendant la fabrication, la surface du serpentin en cuivre fournit rapidement une barrière de protection contre les effets corrosifs de l’environnement chaud et humide. D’autres fabricants utilisent des matériaux qui sont plus lourds et plus prédisposés à la corrosion. Les serpentins en cuivre sont de 30 à 40 % plus léger que des serpentins en acier galvanisé comparables.

Les tubes Recold de 1,6 cm de diamètre combinés aux caractéristiques élevées de conductivité thermique du cuivre, offrent de meilleures propriétés de transfert thermique que les parois épaisses en acier galvanisé. En cas d’endommagement du serpentin, le cuivre peut être facilement réparé à l’aide d’un collecteur externe Recold facultatif, alors que les serpentins en acier galvanisé sont presque impossibles à réparer.

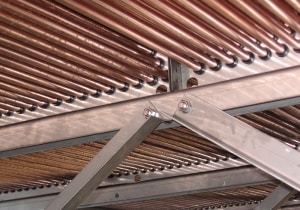

Le faisceau de tubes du serpentin est fabriqué au moyen de tubes de cuivre de 1,6 cm de diamètre externe avec des plaques tubulaires en acier inoxydable et des collecteurs en cuivre. La construction en cuivre confère au serpentin des caractéristiques anticorrosives pour une durée de vie prolongée. La haute qualité des tubes en cuivre est conforme aux standards les plus stricts en matière de contrôle de la qualité contre les piqûres et les défauts.

Construction de qualité supérieure
La gamme Recold J utilise des bassins de collecte en acier inoxydable quel que soit le modèle. Toutes les pièces du bassin de collecte exposées à l’eau de circulation, y compris le matériel de fixation et toutes les options du bassin, sont en acier inoxydable série 300 de forte épaisseur. Par ailleurs, tous les éléments structurels internes sont également fabriqués en acier inoxydable série 300. Les autres éléments de la tour, l’enveloppe et le support mécanique sont fabriqués en acier galvanisé de forte épaisseur.

Tous les composants de la tour sont montés sur un patin rigide en acier offrant une stabilité inégalée et une installation aisée. Les composants facultatifs, tels que les stations de pompage ou les dispositifs de commande de la tour, sont également montés sur le patin. Cela permet de raccourcir les délais nécessaires à l’assemblage sur site de ces systèmes auxiliaires.

Système de distribution d’eau
La pompe de circulation d’eau est de type centrifuge à commande directe, plaquée en bronze, avec garniture mécanique.  Chaque pompe est montée et raccordée aux conduites en usine. Le moteur standard est un moteur abrité approprié à un usage en extérieur. L’eau de recirculation est refoulée directement sur le serpentin, qui rejette de la chaleur par refroidissement à évaporation grâce au flux d’air frais et à l’eau pulvérisée. Il n’y a pas de milieu de remplissage à décrasser ou à nettoyer.

Eau d’appoint
Le système d’appoint unique de Recold fournit l’eau d’appoint et consiste en un robinet à flotteur en laiton comprenant un bras et un flotteur installé dans un corps de flotteur externe. Cela permet un fonctionnement stable et satisfaisant, une observation aisée du niveau d’exploitation de l’eau, et une maintenance du robinet avec l’unité en service.

Section de ventilation
Le ventilateur centrifuge est à aubes inclinées vers l’avant, équilibré statiquement et dynamiquement, et fabriqué en acier galvanisé. L’enveloppe du ventilateur comporte des collerettes de roue inclinées pour une entrée d’air et une évacuation vers le puisard efficaces. Les ventilateurs centrifuges à aubes inclinées vers l’avant tournent à basses vitesses pour un fonctionnement silencieux et une durée de vie prolongée.

Les ventilateurs sont montés sur un arbre en acier résistant traité anticorrosion. À toute épreuve, les roulements à rouleaux à alignement automatique, de type palier à chapeau, sont situés à chaque extrémité de l’arbre. Des lignes de lubrification prolongées sont fournies de série pour permettre l’entretien des roulements sans démonter les grilles.

Moteurs de ventilateur
Fournis de série, les moteurs de ventilateur sont des moteurs abrités aptes à un usage en extérieur. Les moteurs ont facteur de service de 1,15 et sont montés sur une base réglable résistante facilement accessible. De série, l’unité utilise un moteur à faible consommation abrité dans une armoire NEMA, apte pour un usage en extérieur.

Grilles de protection du ventilateur
Toutes les pièces mobiles sont protégées par des grilles en acier galvanisé homologuées OSHA. Chaque grille est facilement démontable pour un accès aisé au ventilateur.

Éliminateurs de gouttes
Les éliminateurs sont des ensembles en PVC situés dans des sections démontables et facilement manipulables. Chaque section comporte trois zones de rupture aménagées dans la structure pour permettre trois changements dans le flux d’air, et mesure environ 13 centimètres de profondeur. L’utilisation de PVC durable supprime les problèmes de corrosion liés aux éliminateurs galvanisés.

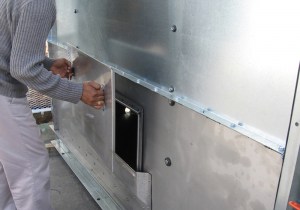

Portes d’accès
De grandes portes d’accès rectangulaires sont situées aux points stratégiques pour donner accès au système de distribution d’eau supérieur et au bassin du puisard. Ces portes brevetées assurent une parfaite étanchéité à l’air et à l’eau sans joints ni fixations.

Système de pulvérisation autonome
En cas de panne de la pompe de circulation, la capacité du condenseur à évaporation descend à entre 10 et 20 % de la capacité de conception. Recold a développé un système de pulvérisation autonome d’urgence (en option) qui peut automatiquement basculer du système de pulvérisation standard au système d’urgence, fournissant approximativement de 85 à 90 % de la capacité de conception pendant la réparation ou le remplacement de la pompe.

Système à deux moteurs de ventilateur
Pour les utilisateurs soucieux de l’environnement et qui souhaitent également une solution de secours, Recold propose en option un système à deux moteurs de ventilateur, qui combine le moteur standard à pleine capacité avec un moteur beaucoup plus petit. Ce dernier fournit entre 65 et 70 % de la capacité de conception, avec une puissance absorbée environ égale à 1/8ème de la puissance nominale. Ce deuxième moteur peut également être utilisé comme solution de secours en cas de panne du moteur principal. Une nécessité lorsque la perte d’une unité risque de donner lieu à de la crème glacée fondue ou à de la viande abimée. L’utilisation du petit moteur permet d’obtenir une réduction significative du niveau sonore, parfaite pour les installations sensibles au bruit.

Systèmes de contrôle
Recold peut adapter différents systèmes de contrôle, avec des gammes de sophistication allant de la mise en marche et de l’arrêt du ventilateur aux API fonctionnant conjointement avec le système du bâtiment ou de la ligne. Les options de contrôle, telles que les variateurs de vitesse, permettent le contrôle de la température, la gestion énergétique, le contrôle acoustique et la prolongation de la durée de vie des équipements mécaniques. Le système de contrôle du niveau de l’eau permet de surveiller le niveau d’eau du bassin avec appoint d’eau par électrovanne. Les configurations comprennent un appoint avec alarme et protection de niveau haut/bas et coupure du réchauffeur électrique de bassin. Consultez votre représentant local pour obtenir des informations sur d’autres systèmes de contrôle Recold.
